ArcGIS Pro ermöglicht es, attributbezogene Informationen strukturiert aufzubereiten und als druckfähige Berichte auszugeben. Lernt Schritt-für-Schritt einen Bericht mit mehreren Unterberichten zu erstellen.
Dieser Blog ist Teil eins einer zweiteiligen Reihe, die sich beschäftigt mit:
- Teil 1: Erstellen von Berichten in ArcGIS Pro
- Teil 2: Veröffentlichen von Berichten aus ArcGIS Pro und Einbinden als benutzerdefinierter Druckservice in ArcGIS Experience Builder (ArcGIS Enterprise) (erscheint in Kürze)
Was sind Berichte in ArcGIS Pro und wofür eignen sie sich?

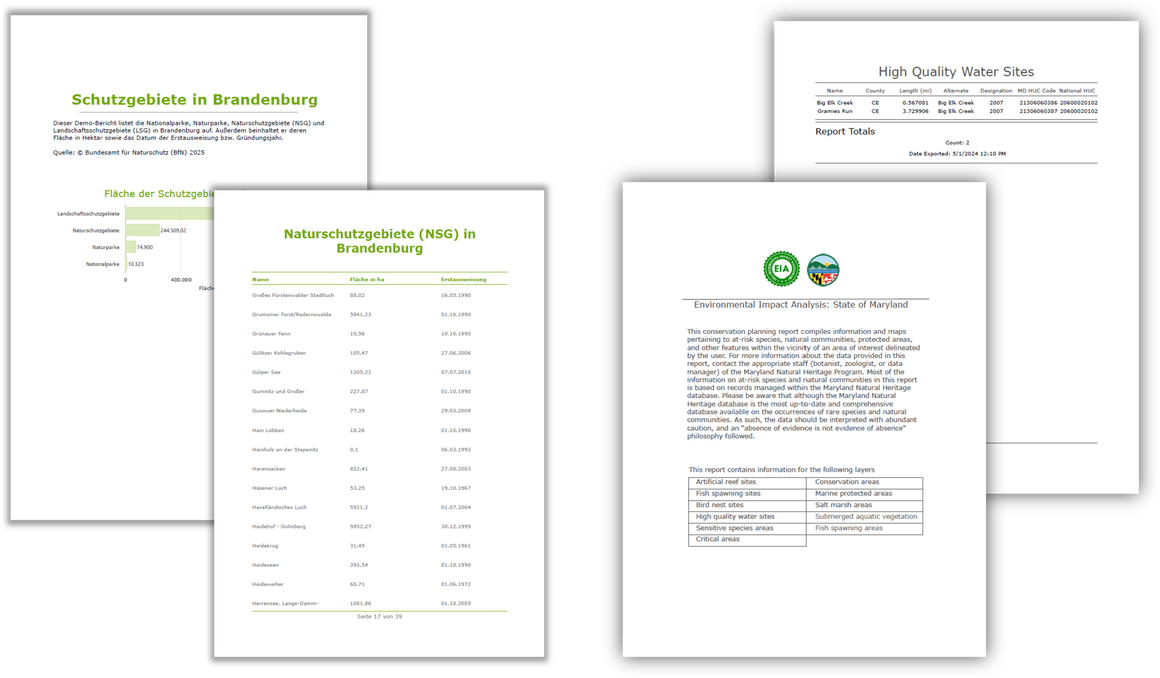

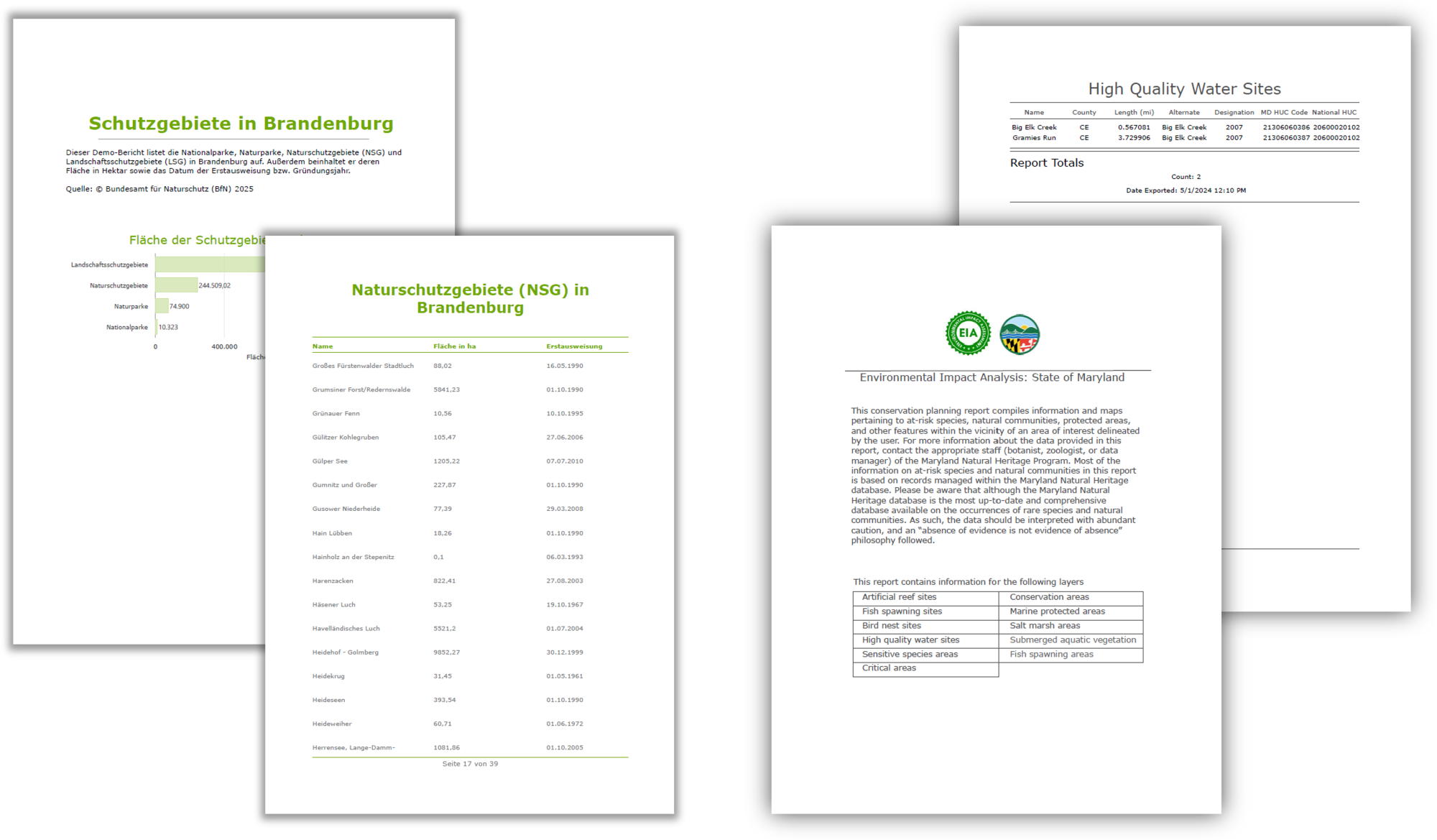

Mit Berichten (Reports) in ArcGIS Pro 3.7 können strukturierte, mehrseitige Auswertungen eurer Daten in Druck- oder PDF-Form ausgeben werden. Diese lassen sich mit Karten, Statistiken, Diagrammen, Bildern, dynamischen Inhalten und Zusammenfassungen anreichen und können als Unterstützung für unterschiedliche Entscheidungszwecke dienen.
Sie unterschieden sich zu anderen Reporting-Methoden dahingehend, dass die Ausgabe einer Karte möglich, aber nicht erforderlich ist. Damit steht nicht die klassische GIS-Funktion der Kartenvisualisierung im Vordergrund, sondern die strukturierte Ausgabe von Daten.
Wichtig:
- Ein einzelner Bericht basiert auf einer Feature Class oder einer Tabelle.
- Datensätze können gruppiert werden.
- Summen und Statistiken lassen sich automatisch berechnen.
- Karten, Diagramme, dynamische Inhalte und Bilder können integriert werden.
- Berichte können gedruckt oder als PDF exportiert werden.
Einige der Einsatzbereiche liegen beispielsweise im Infrastrukturmanagement, mit der Dokumentation des Straßennetzes und einzelnen Schadensstellen oder der Schadensart sowie im Umwelt- und Naturschutz, wo verschiedene Schutzgebiete mit Fläche, Erstausweisungsdatum/Gründungsjahr in einer Region aufgenommen sind. Weitere Bereiche sind z.B. die kommunale Verwaltung, Einsatz- und Sicherheitsmanagement oder Baumkataster.
Hands-on! Erstellt einen eigenen Bericht!
Um die Funktionen und Möglichkeiten der Berichte in ArcGIS Pro besser kennenzulernen, leitet der folgende Abschnitt euch durch die Erstellung eines Berichts für Schutzgebiete in Brandenburg. Solche Berichte unterstützen, z. B. Umwelt- und Naturschutzbehörden oder Kommunen und Landkreise dabei, Informationen übersichtlich aufzubereiten und regelmäßig auszuwerten.
Hinweis: Für die Erstellung des Demo-Berichts wurde eine ArcGIS Enterprise-Subskription verwendet, da in Teil 2 der Blogreihe, dieser Bericht als benutzerdefinierter Druckservice im ArcGIS Experience Builder eingebunden wird. Für die reine Erstellung eines Berichts in ArcGIS Pro ist jedoch kein ArcGIS Enterprise nötig.
Vorbereitung: Karte in ArcGIS Pro erstellen

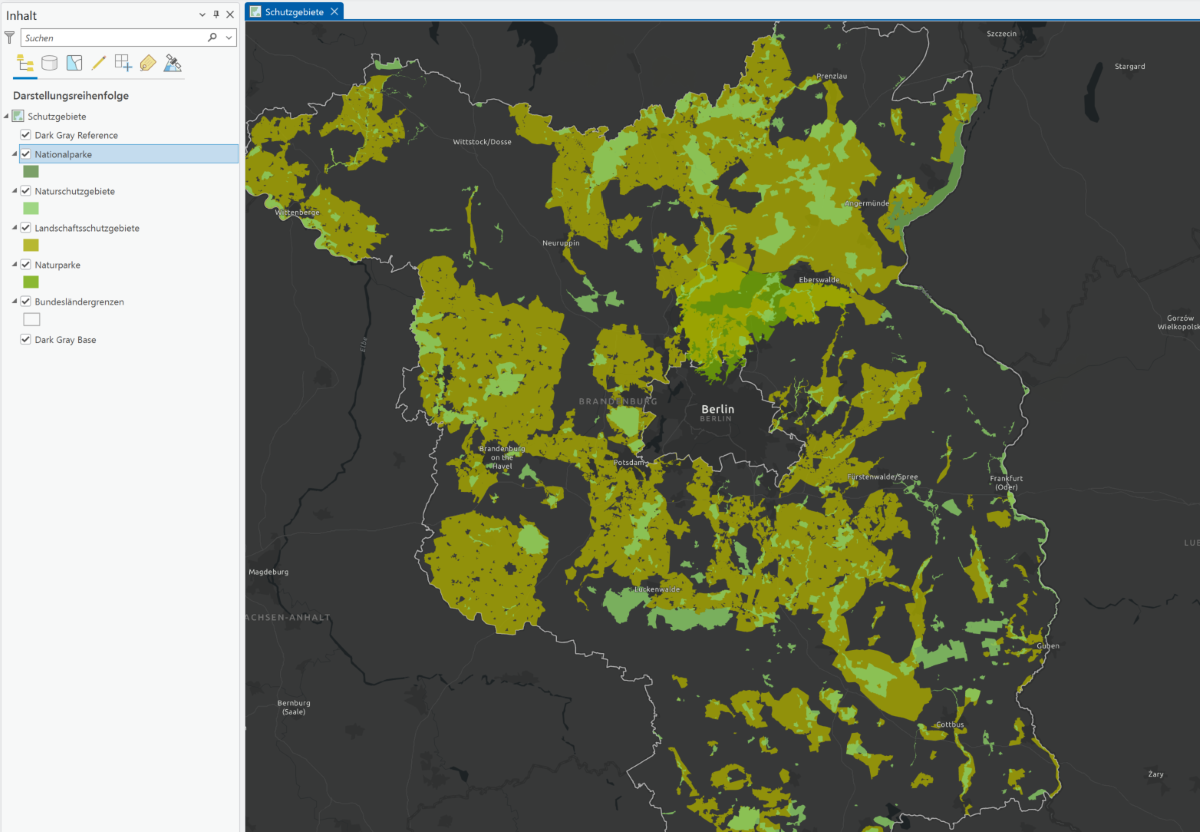

Ein Bericht muss zwar keine Karte enthalten, jedoch basiert er auf einer. Nutzt eure eigenen Daten oder verwendet die verlinkten Demodaten, um die Karte vorzubereiten. Solltet ihr eigene Daten verwenden, überlegt auch, ob die hier gewählten Einstellungen für euren Bericht sinnvoll sind.
Für diese Demo werden die folgenden Datensätze aus dem ArcGIS Living Atlas of the World verwendet.
- Schutzgebiete Deutschland (ausgewählt davon wurden Naturschutzgebiete, Landschaftsschutzgebiete, Naturparke, Nationalparke)
- Bundesländergrenzen
Die Layer wurden auf den Bereich Brandenburg zugeschnitten und symbolisiert.
Bericht erstellen

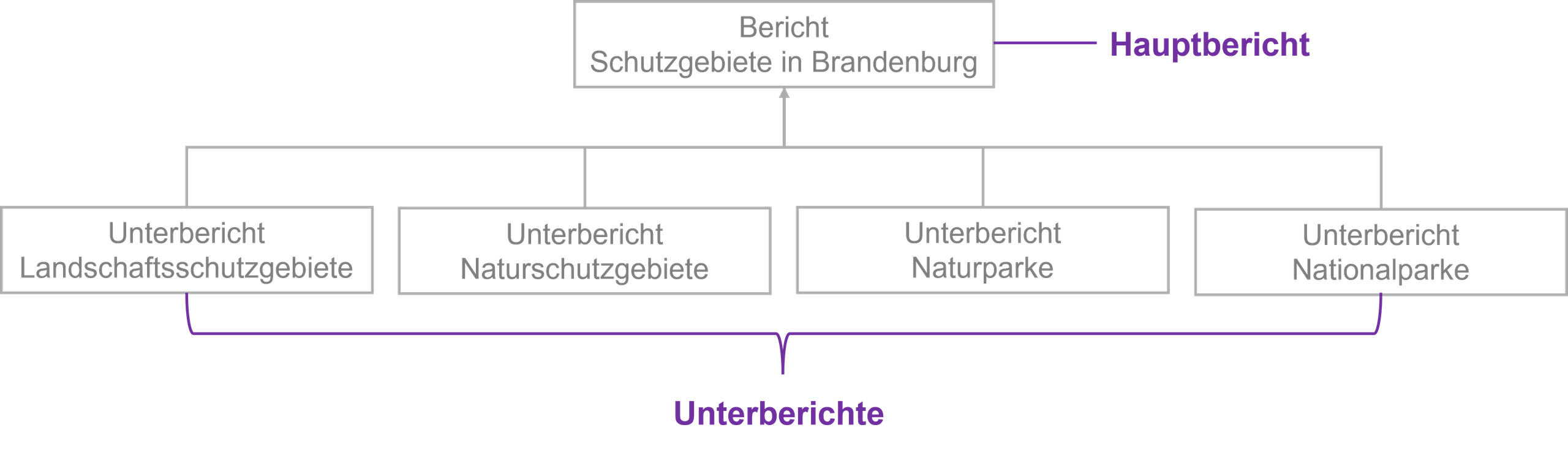

Ein Bericht setzt sich aus mehreren Unterberichten (Subreports) – pro Layer ein Unterbericht – zusammen, die anschließend alle in einen Hauptbericht zusammengefügt werden.
In diesem Schritt beginnen wir mit der Erstellung der Unterberichte.
1. Bericht anlegen

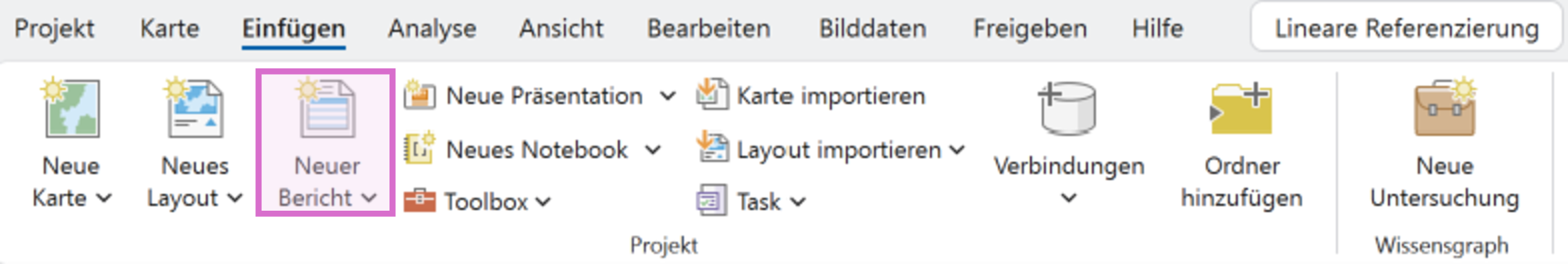

Registerkarte Einfügen ➜ Gruppe Projekt ➜ Neuer Bericht (oder Rechtsklick auf einen Feature-Layer und Neuer Bericht auswählen, da ein Bericht sich immer auf eine Feature-Class oder Tabelle bezieht)
2. Einstellungen im Fenster „Neuer Bericht erstellen“:
- Attributliste auswählen. (Attributliste mit Gruppierung kann hilfreich sein, wenn die Daten des Berichts zusätzlich gruppiert werden sollen, z.B. nach Bundesland.)
Weiter klicken - Berichtsname: Nationalpark Bericht
Datenquelle: Nationalparke
Weiter klicken. - Alle Felder auswählen, die in dem Bericht angezeigt werden sollen:
Name, Fläche in ha, Gründungsjahr (Mit Drag&Drop kann die Anzeigereihenfolge der Felder bestimmt werden)

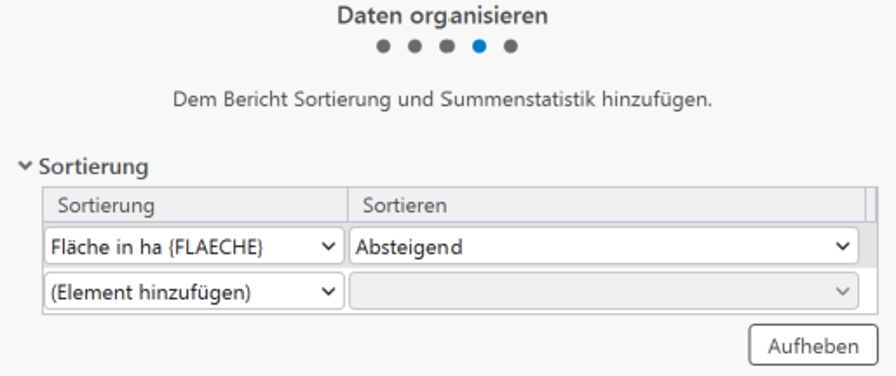

Weiter klicken. - Sortierung bestimmt in welcher Reihenfolge die einzelnen Datensätze angezeigt werden. ➜ Fläche in ha (FLAECHE) – Absteigend (Nationalparke werden dadurch vom flächenmäßig größten zum kleinsten angezeigt.)
- Mit der Summenstatistik können beispielsweise Summe, Durchschnitt, Anzahl oder Standardabweichung der einzelnen Datensätze berechnet werden und zur Gesamtheit der Informationen zum Layer verglichen werden. In diesem Beispiel bleibt diese Einstellung leer.
Weiter klicken. - Berichts-Layout gestalten:
- Formatierung: Schwarz-Weiß
- Seitengröße: A4
- Ausrichtung: Hochformat
- Fertig klicken.
3. Berichtsseite anpassen

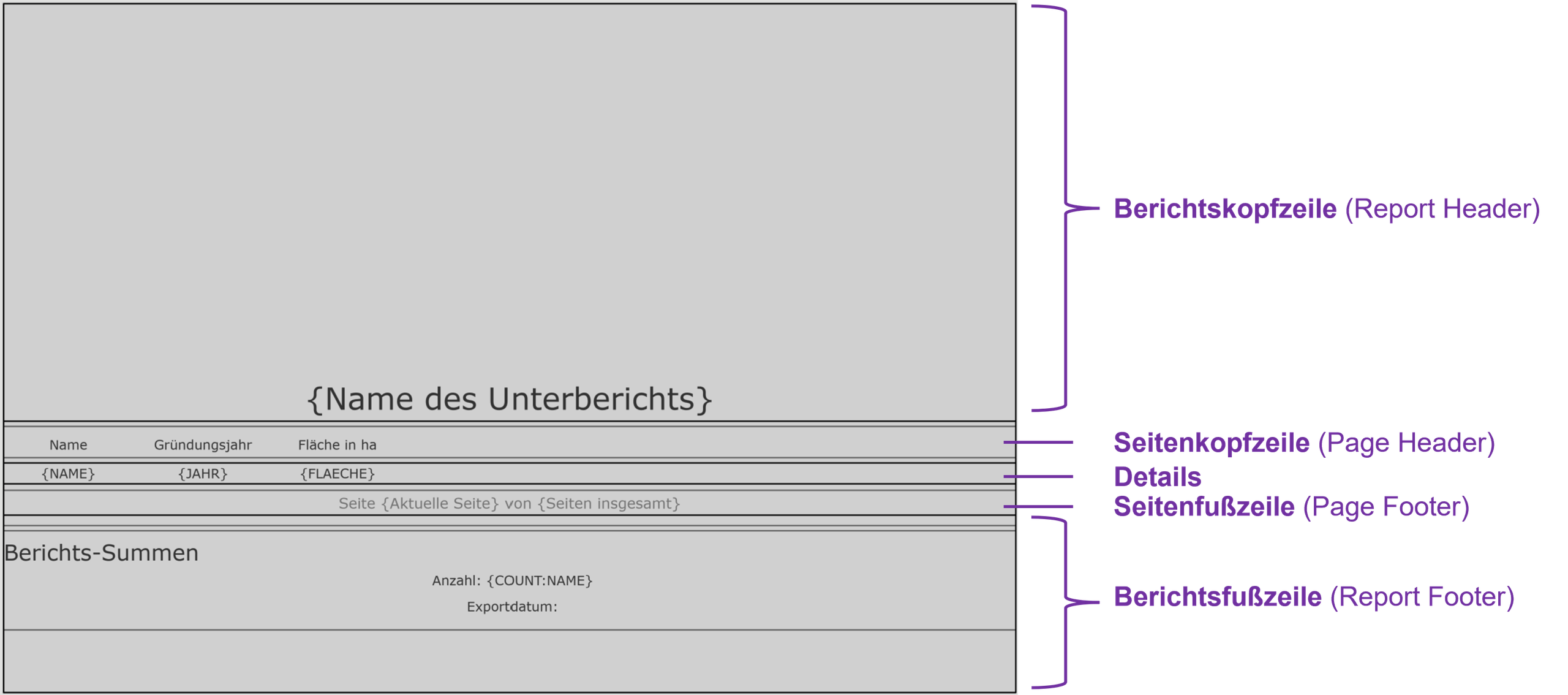

Die Berichtsseite kann jetzt angepasst werden. Die Grafik zeigt euch die einzelnen Bestandteile eines Berichts. Wenn ihr zum ersten Mal mit Berichten arbeitet, kann euch der Aufbau etwas merkwürdig vorkommen. Daher ist es ratsam, sich die Zeit zu nehmen und sich damit vertraut zu machen.
Pro-Tipp:
Zur Vorbereitung des Hauptbericht kann der folgende Schritt durchgeführt werden:

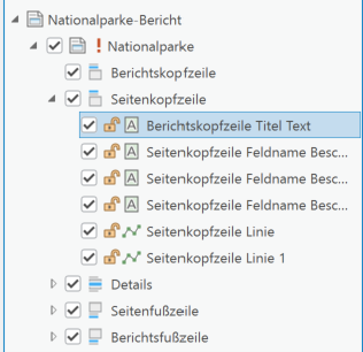

Im Bereich Inhalt das Element Berichtskopfzeile Titel Text aus der Berichtskopfzeile in die Seitenkopfzeile ziehen. Dadurch wird der Name des Unterberichts auf allen Seiten zu sehen sein.

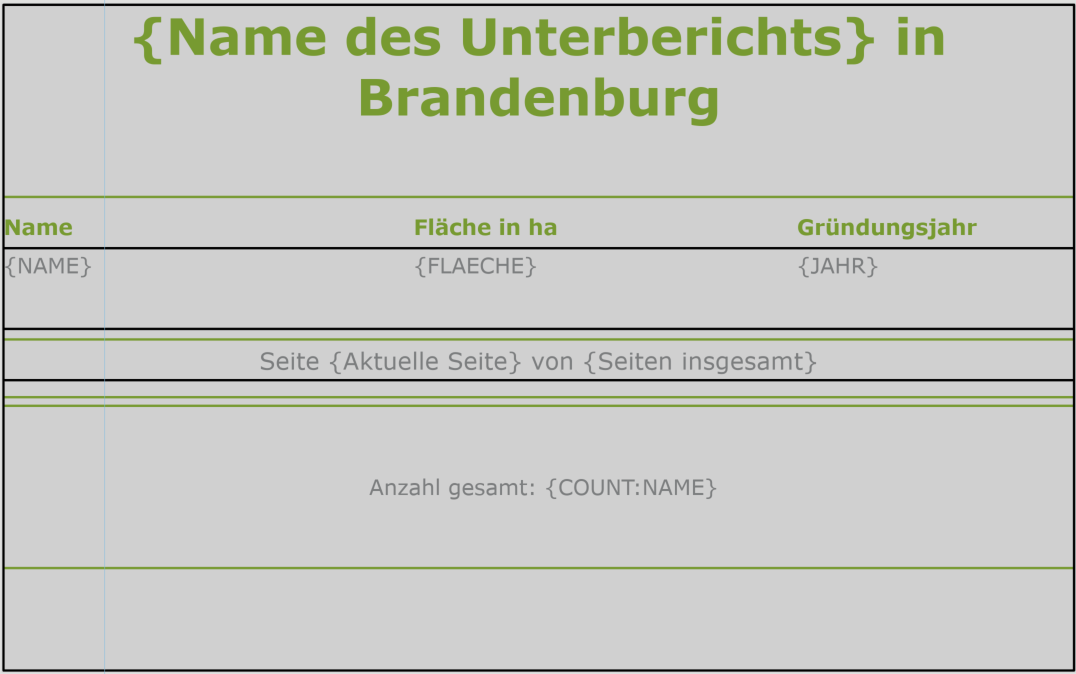

Für den Demobericht wurden außerdem Schrift und Linien neu symbolisiert. Ein mögliches Ergebnis kann so aussehen:
Wichtig: Bevor der Hauptbericht erstellt wird, müssen die restlichen Unterberichte erstellt werden. Wiederholt dafür die ersten drei Teilschritte vom Abschnitt Bericht anlegen für alle weiteren Layer oder Tabellen, für die ein Bericht existieren soll. Im Beispiel wurden drei weitere Berichte für Landschaftsschutzgebiete, Naturschutzgebiete und Naturparke erstellt.
4. Unterberichte zu einem Hauptbericht zusammenfügen
In diesem Schritt werden alle Unterberichte zusammengefügt und ein Deckblatt für den Hauptbericht erstellt.

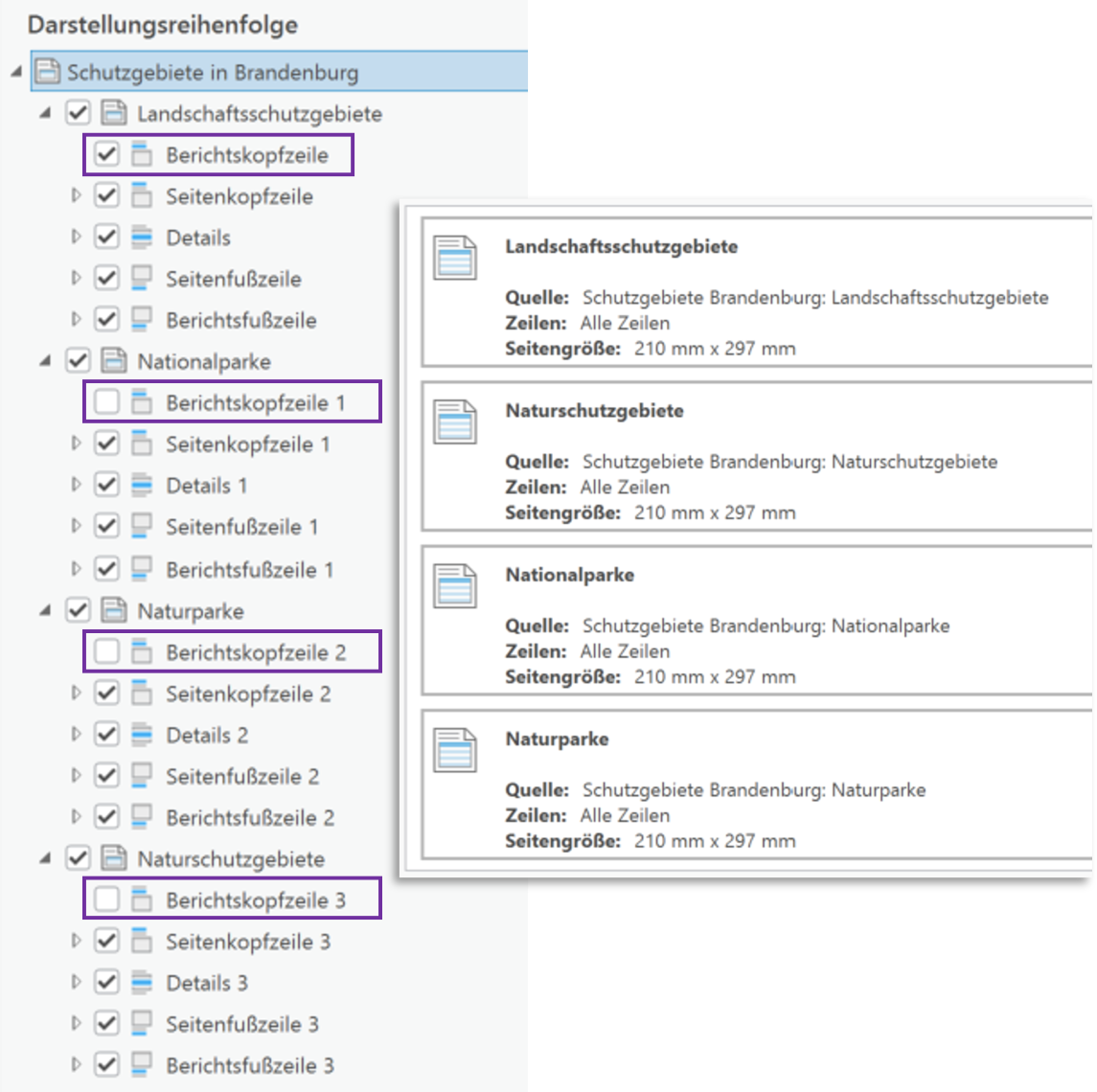

- Registerkarte Einfügen ➜ Gruppe Berichtsabschnitt ➜ Unterbericht
Alle Unterberichte einfügen, die im Schritt davor erstellt wurden. - Haken für die Berichtskopfzeile aus allen Unterberichten außer dem ersten entfernen.
- Hauptreport umbenennen in Schutzgebiete in Brandenburg.
Deckblatt anpassen:

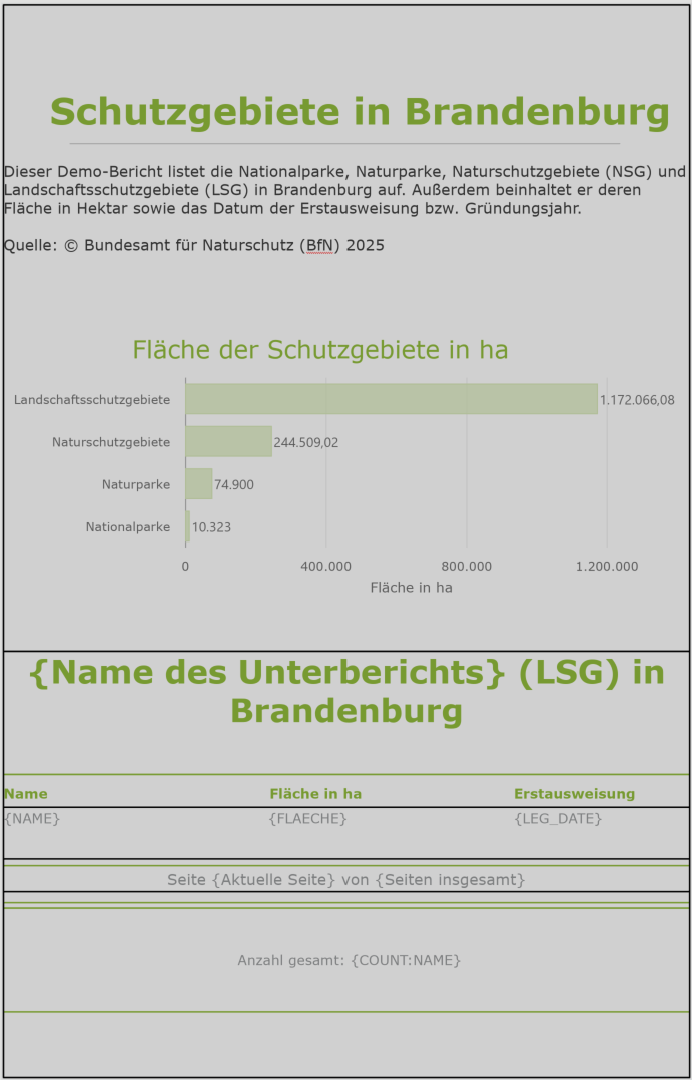

- Wählt die weiterhin aktivierte Berichtskopfzeile des obersten Unterberichts aus und passt diese an. Es können Texte, Bilder, Karten, dynamische Texte, Diagramme usw. eingefügt werden. Im Bild seht Ihr ein mögliches Ergebnis des Berichts inkl. Deckblatt in der Berichtskopfzeile des ersten Unterberichts.
- Auf dem Deckblatt wurde zusätzlich ein Diagramm, das zuvor in ArcGIS Pro erstellt wurde, eingefügt. Es zeigt einen Vergleich der absoluten Fläche der Schutzgebiete. Dafür wurde zunächst in ArcGIS Pro eine neue Tabelle mit den summierten Flächen angelegt, diese in einem Diagramm visualisiert und anschließend als neuer Bericht veröffentlicht. Das Diagrammelement wurde dann in der Berichtsansicht in die Berichtskopfzeile verschoben.
Wie Diagramme erstellt werden, könnt Ihr hier nachlesen.
5. Bericht exportieren
- Registerkarte Freigeben ➜ Gruppe Ausgabe ➜ Bericht exportieren
- Bestimme den Speicherort und stelle sicher, dass das PDF als Dateityp ausgewählt ist. Alle anderen Einstellungen benötigen keine Anpassung.
- Exportiere den Bericht.

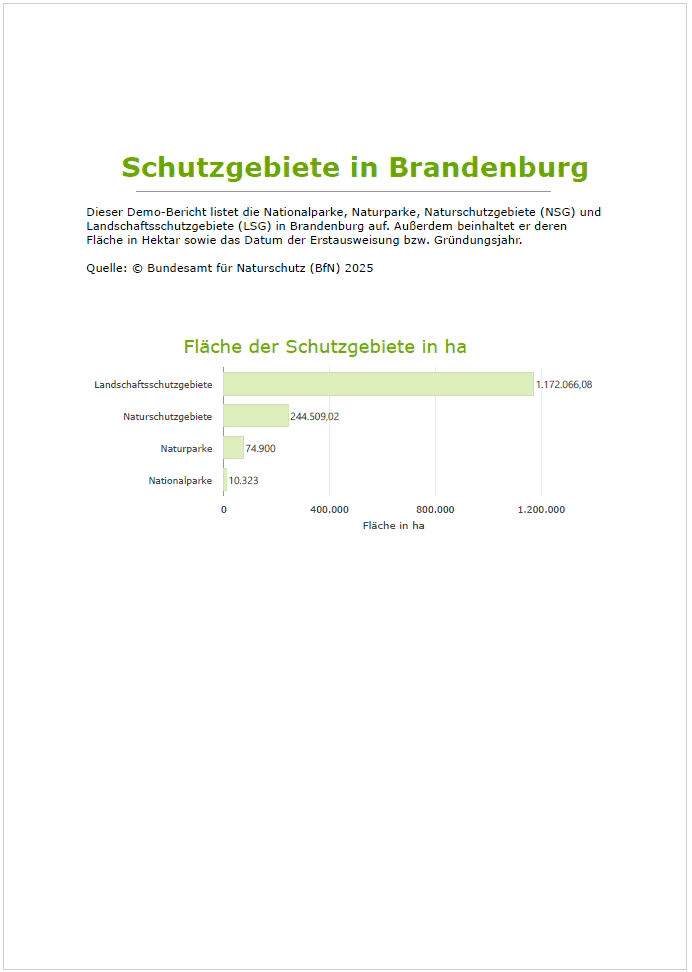

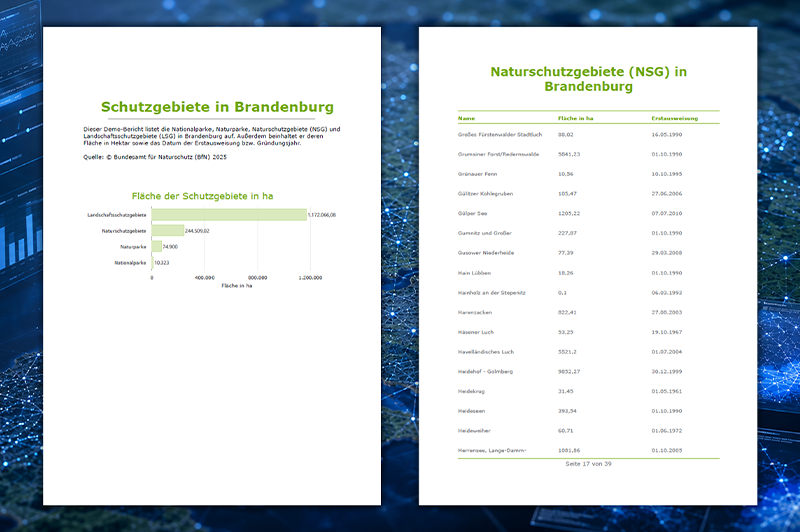

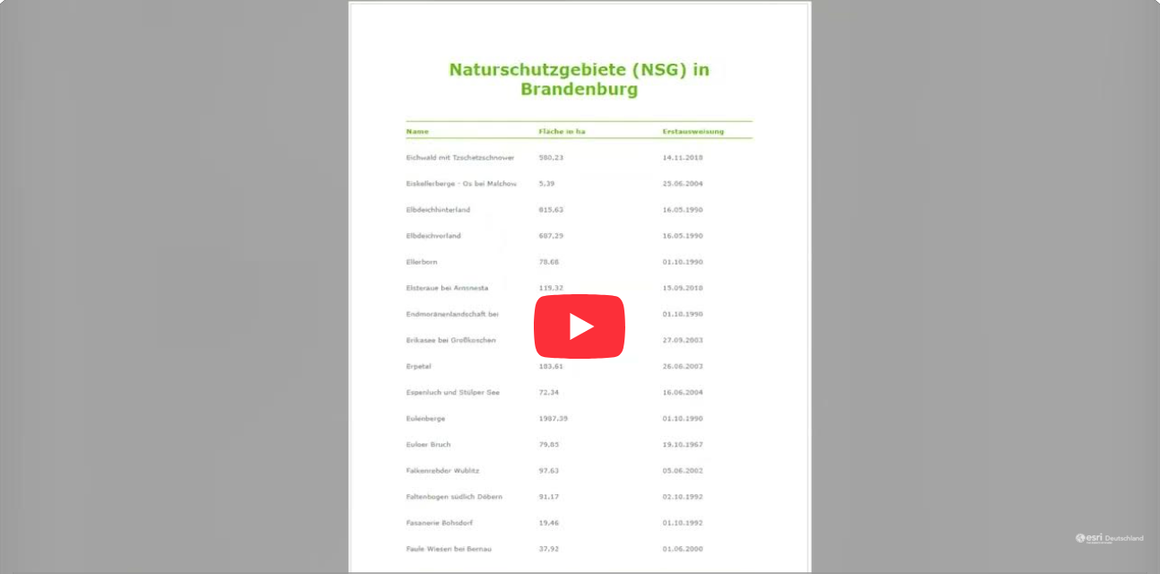

Der Bericht zu den Schutzgebieten in Brandenburg ist fertig und kann nun eingesetzt werden. So kann er aussehen:
Im Teil 2 der Blogreihe (erscheint in Kürze) wird aus dem Hauptbericht eine Vorlage erstellt und als Druckservice Vorlage für den ArcGIS Experience Builder vorbereitet. Außerdem wird gezeigt, wie dieser dort eingebunden werden kann.
Viel Erfolg beim Austesten!
Dieser Blogeintrag lehnt sich an den von Aziza Parveen veröffentlichten Blogeintrag an.
